医用红外热像仪及其工作原理

发布时间:2020-03-17 16:04:08

◆ 什么是红外辐射?
红外辐射介于电磁光谱的可见光辐射和微波辐射之间。红外辐射源主要为热量或热辐射。温度高于零度(-273.15摄氏度或0开尔文)的任何物体均会发出红外辐射。即使我们认为非常冷的物体(例如冰块)也存在红外辐射。 我们每天都会接触红外辐射,这包括我们从太阳光、火或散热器等处感觉到的热量。尽管肉眼看不到,但皮肤中的神经却可以感受到热量。物体越热,其红外辐射量越大。

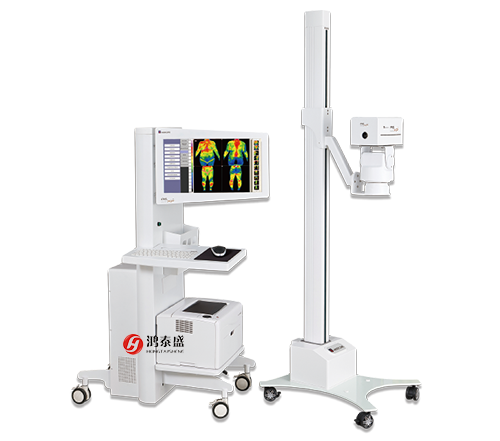

医用红外热成像仪
医用红外热像仪及其工作原理
尽管肉眼无法观测红外辐射(IR),但是红外热像仪可将其转化为可见光图像,描绘被测物体或场景的温度变化。所有温度高于零度的物体均可发射红外光,且物体温度越高,红外辐射量越大。某个物体发出的红外能量通过光学镜头聚焦在红外探测器上,探测器向传感器电子元件发送信息,进行图像处理,电子元件将探测器发来的数据转译成可在取景器或标准视频监视器或LCD显示屏上查看的图像。 医用红外热像仪是一种可将红外图像转换为热辐射图像的技术,该技术可从图像中读取温度值。因此,热辐射图像中的各个像素实际上都是一个温度测量,可实现对物体表面温度的非接触式测量。 红外热像仪的构造类似于一台数码摄像机。主要组件包括一个将红外辐射对准探测器的镜头,以及用于处理并显示热信号和热图像的软件和电子设备。
医用红外热像仪探测器
红外热像仪探测器并非摄像机和数码相机常用的一种电荷耦合装置,而是一个微米大小像素的焦平面阵列探测器(FPA),由各种对红外波长敏感的材料制成。FPA的分辨率从约160× 120像素到高达1024 × 1024像素不等。
